KatapultOPTA
En DUC byggd på en PLC — med öppen kod.
Fastighetens styrning ska vara robust som industrins, enkel att konfigurera som en DUC och fri från leverantörsinlåsning. KatapultOPTA är vår DUC-mjukvara för industri-PLC:n Arduino Opta: färdiga funktionsblock, konfigurering i webbläsaren och Modbus mot vilket överordnat system som helst.
DUC eller PLC? Båda.
Fastighetsbranschen har länge fått välja mellan industrins robusthet och DUC:ens enkelhet. Det valet behövs inte längre.
Industrihårdvara byggd för decennier av drift. Deterministisk, snabb, prisvärd. Men tom vid leverans: allt måste programmeras, och programmet är unikt för varje anläggning.
Färdiga fastighetsfunktioner som teknikern konfigurerar i stället för programmerar. Men nästan alltid låst till en leverantörs verktyg, protokoll och prislista.
DUC-funktionerna som mjukvara på PLC:n. Konfigurera det vanliga, programmera det ovanliga, äg allt.
Det som ingår
De flesta undercentraler behöver ingen programmering alls.
Recept för det vanliga
Tappvarmvatten, radiatorkrets med utekompensering, pump med sommarstopp och motionering, ventilationsaggregat med frysskydd. Välj recept, koppla givarna, trimma.
Funktionsblock för resten
Kurvor, PID-regulatorer, hysteres, fördröjning, begränsning, sekvens, frysskydd och förregling. Kopplas ihop i webbgränssnittet, utan omstart.
Givaren berättar vad den är
Teknikern anger typ (PT1000, 0–10 V eller kontakt), mätområde och kalibrering i samma ögonblick som givaren kopplas in. Givarfel larmar och kan blockera program lokalt.
Åtta tidkanaler
Döpbara och kopplade till vilket villkor som helst — drifttider, motionering, nattsänkning.
Handläget vinner alltid
Teknikern kan alltid ta över. Kopplas ett skydd förbi syns det på enhetens lampa, i gränssnittet och som larm i överordnat system.
Svart låda i enheten
Omstarter, orsak och händelser loggas i enheten och läses med en mobiltelefon via USB-kabel. Ingen dator behövs.
Fältläge
Håll knappen i fem sekunder och enheten blir sin egen lilla nätverksö. Du når gränssnittet från laptopen utan att röra fastighetens nät.
Fungerar utan nätverk
Styrning, skydd och larm ligger i enheten. Överordnade system är en bonus, aldrig en förutsättning.
Etiketten är ett löfte

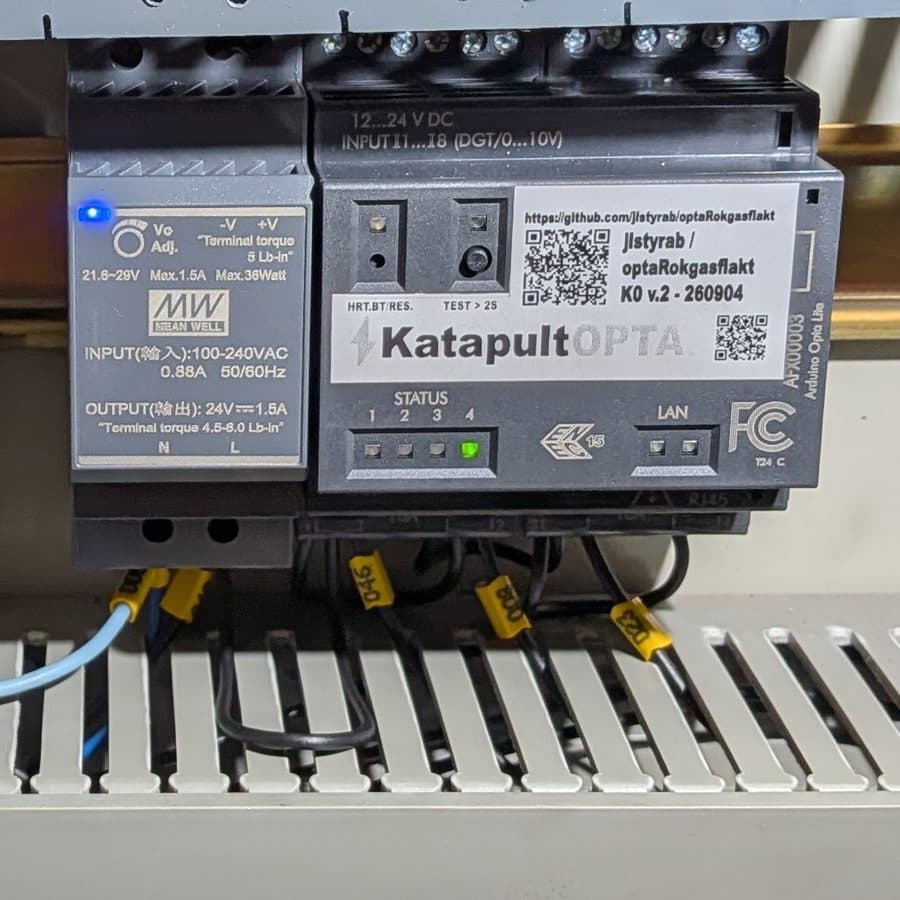

På varje enhet sitter en etikett med projektnamn, K-nivå, version — och en QR-kod. Skannar du den står du i dokumentationen: vad enheten gör, vilken version som körs, hur lamporna ska tolkas och hur anläggningen återställs.
Den som öppnar skåpet om tio år behöver inte ringa oss. Koden är öppen, den färdigbyggda programvaran ligger i repot och kan flashas om exakt — av oss, av fastighetsägaren eller av vilken annan entreprenör som helst.
Det är motsatsen till hur branschen brukar fungera, där koden i skåpet är leverantörens hemlighet och ett byte betyder att börja om.
Se vart en QR-kod leder →Ett exempel

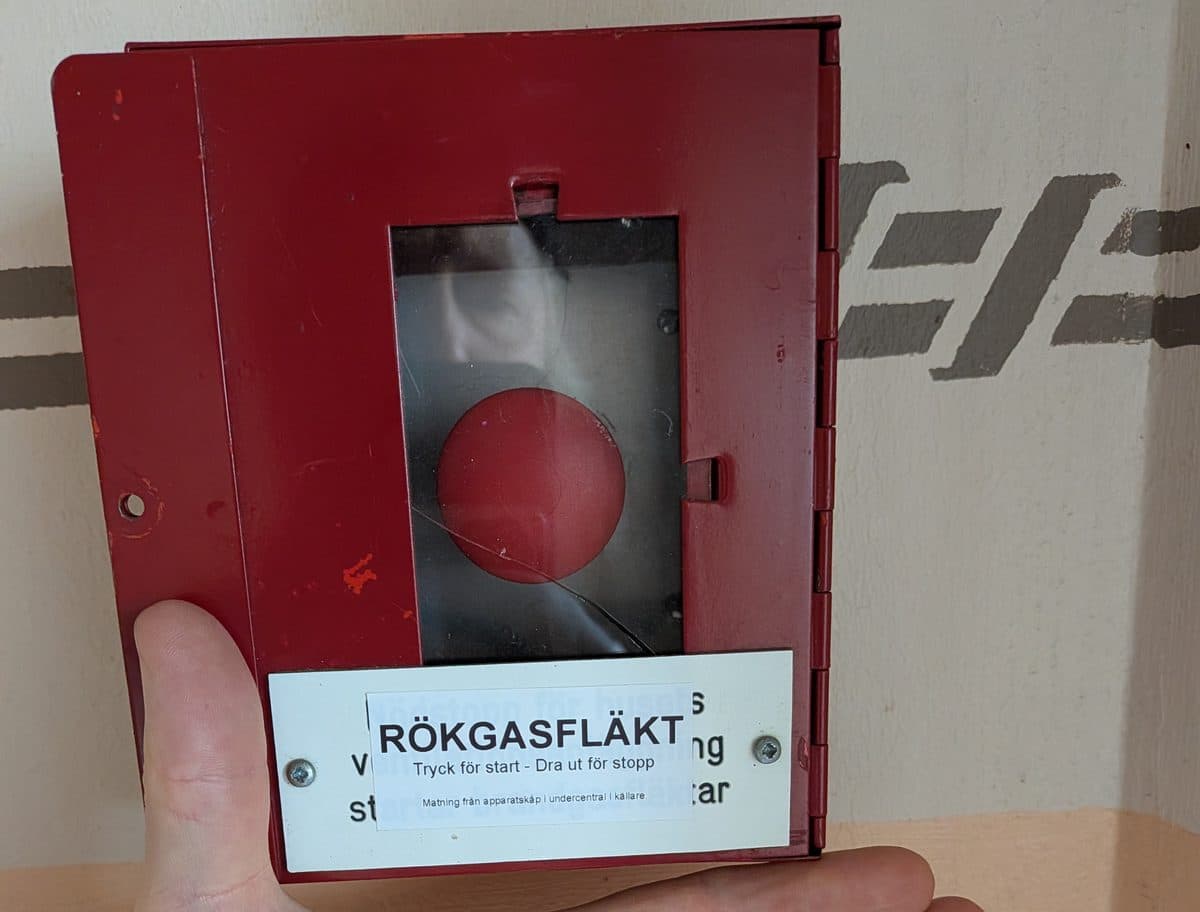

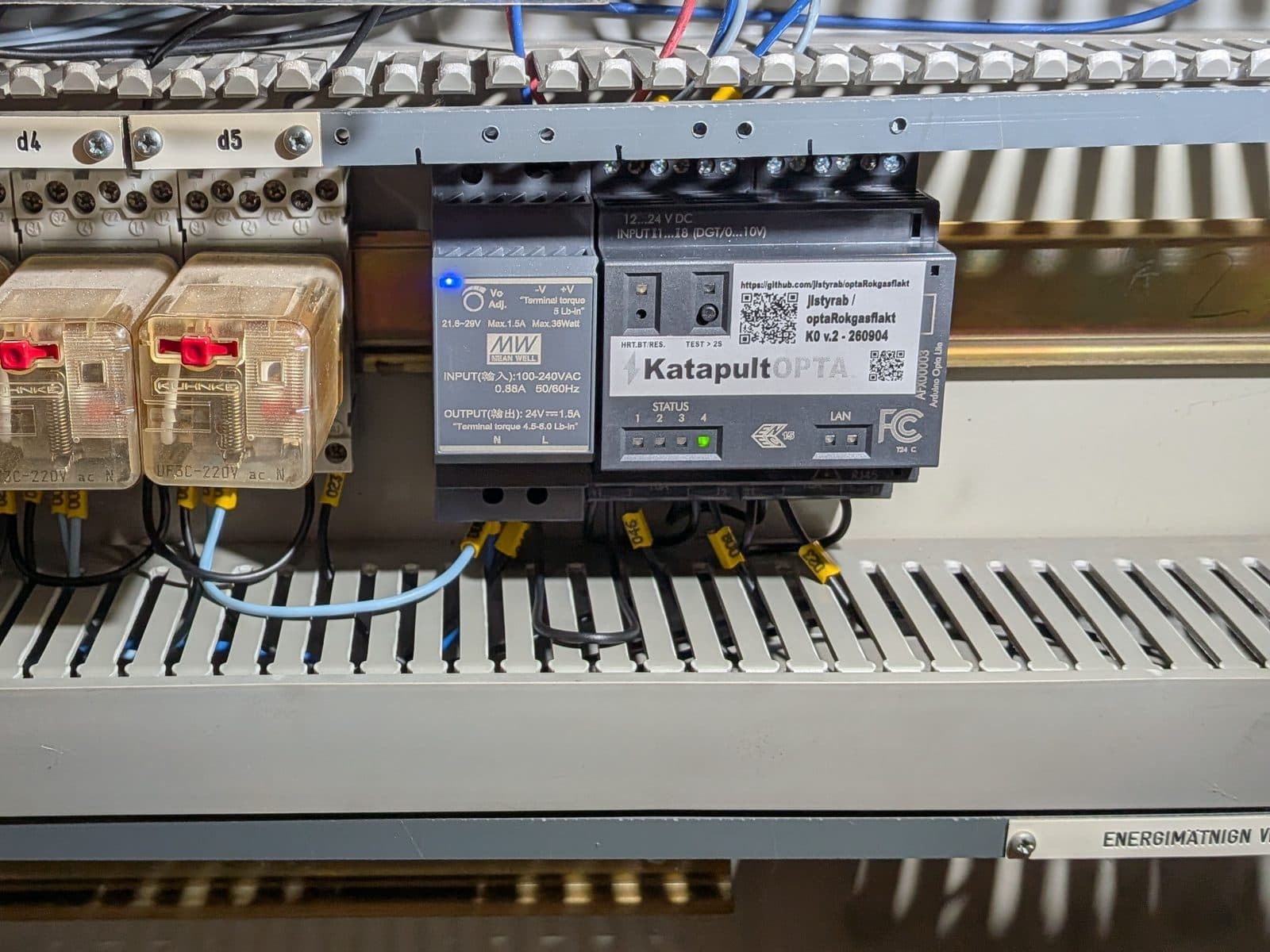

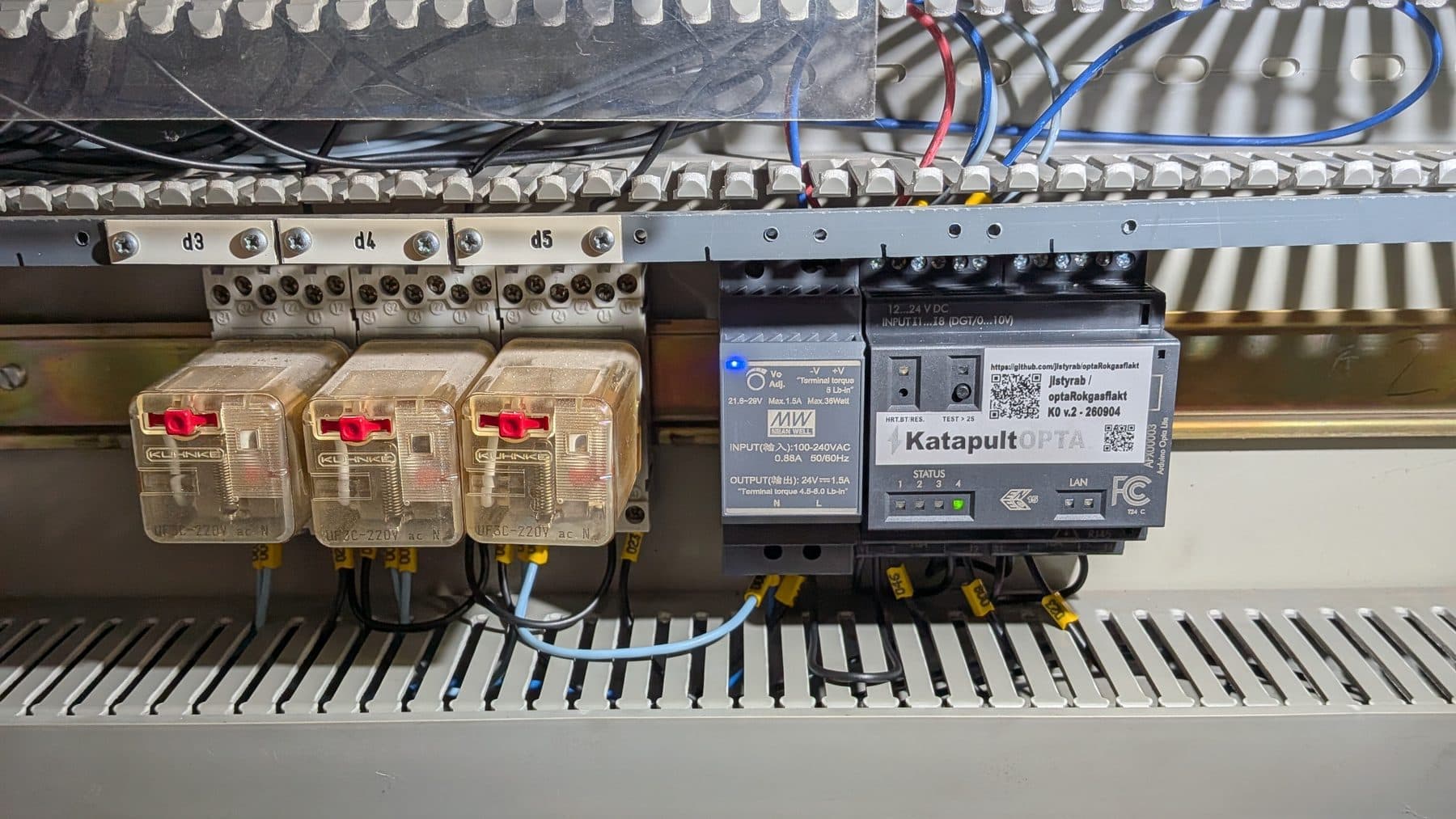

En bostadsrättsförening i Helsingborg, där en KatapultOPTA styr rökgasfläktarna i tre trapphus. Ombyggt apparatskåp, dokumentation och driftsättning — till ett pris lägre än vad en Bastec-DUC kostar i sitt grundutförande. Helt fristående, utan nätverk, och med svart låda som berättar vad som hänt sedan förra besöket.
Utfört av JL Styr AB.
Passar ihop med KatapultNRG — och med allt annat
Alla värden, lägen och larm finns som Modbus-register. KatapultNRG läser dem till driftkort, historik och energioptimering, och kan skriva börvärden tillbaka. Har fastigheten redan ett SCADA-system fungerar det lika bra: Modbus TCP är Modbus TCP.
Öppen kod, på riktigt
Programmet i varje enhet genereras deterministiskt ur en läsbar konfiguration, granskas som vanlig kod och versionshanteras. Kundprojekt licensieras under MIT som standard, och koden finns för nedladdning på kundens begäran. Det betyder att kunden när som helst kan låta någon annan aktör göra ändringar i sin anläggning. Fri konkurrens — det tycker vi är som det ska vara.
Vi märker varje leverans med en K-nivå — K som i konvention — som säger vilken sorts system det är:
| K0 | Helt fritt programmerad med AI för just den anläggningen, enligt våra konventioner. Fristående, utan nätverk — nätverk kan komma i senare generationer. |
| K1 | Modbus-exponering mot SCADA eller överordnat system. |
| K2 | KatapultOPTA — det fulla ramverket med funktionsblock, recept och webbgränssnitt. |
Hårdvaran
Arduino Opta är en DIN-skenemonterad industri-PLC med Ethernet, RS-485, fyra reläer och åtta universella ingångar, utbyggbar med moduler för fler in- och utgångar. Industriellt certifierad, prisvärd och tillgänglig från lager hos vanliga distributörer — ingen specialhårdvara att vänta på.
Vill du se en undercentral konfigureras på fem minuter?
Vi berättar gärna mer. Inga åtaganden.
